本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机电站冷水机组变配动力箱的影响： 1、合理安排的分摊电。 2、简便对电源线路的开关操作的。 3、有较高的安全防范防范中等级，能精确性的表明集成运放的导通心态。

项目名称：656KW汽油发电量空气能热泵机组单机配电箱主要元件明细清单
供电箱主耍元器件明细表
序列号	明称	具体型号样式	方	的数量	设备厂家
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发同步电冷水机组调整器	HGM6110	只	1	众智
3	火力发交流电动机转数操控器	C2002	只	1	孚创
4	直流电压主机电源模块电源	DC24V	只	1	众智
5	中型后面继电	HH54P    DC24V	只	2	正泰
6	中型正中间继电子元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

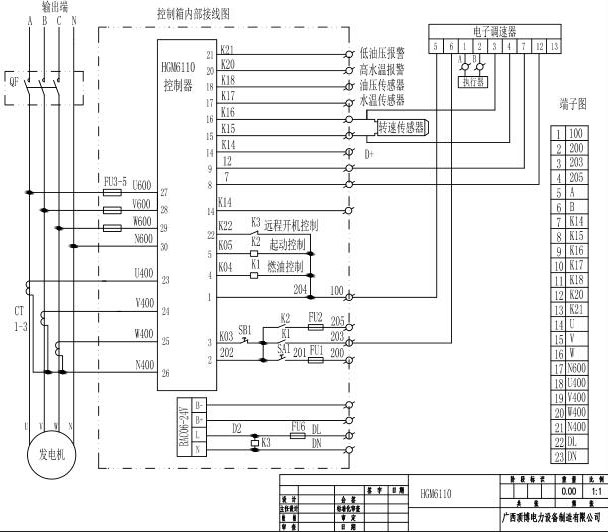

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.brd2002.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
